耐辐照步进电机

产品详情

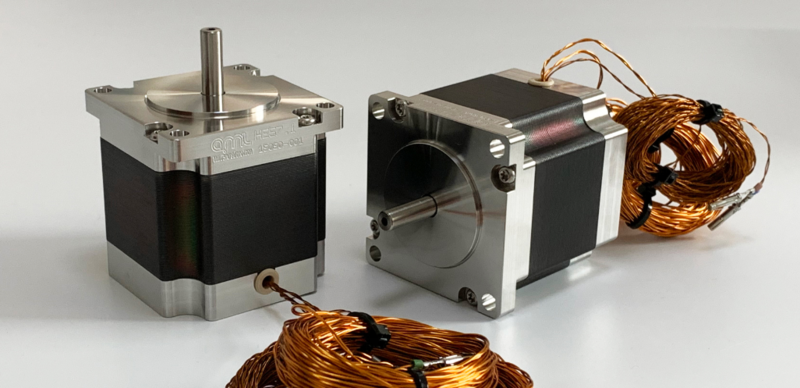

英国AML的耐辐照步进电机的耐辐照总吸收剂量:1×10⁶Gy（戈瑞），可以定制/1×10⁷Gy（戈瑞）版本，您看到的电机表面的亚光黑色是蚀刻并镀类金刚石薄膜（DLC工艺和PECVD来层压的硅钢），电机引出线是英国AML耐辐照线缆（聚酰亚胺材料设计而成）适用于辐射环境，电机的润滑采用是DLC镀膜。
型号	保持扭矩	惯量	最大轴向力	最大径向力	重量	电流	相电阻	相电感
	N·m	gcm²	kgf	kgf	g	A	Ω	mH
HE35.1	0.075	10	9	15	190	1.0	4.7	3.8
HE42.1	0.25	35	9	15	350	1.0	5.3	6.6
HE42.2	0.5	68	9	15	470	1.0	6.8	10.5
HE42.3	0.55	102	9	15	610	1.0	8.5	19.5
HE57.1	1.0	300	13	40	700	1.0	10.5	27.0
指标	满足指标： ①耐辐照总吸收剂量：1x10⁶Gy (J/kg) ； ②工作温度：-10℃~+150℃；可接受非标定制输出轴等；

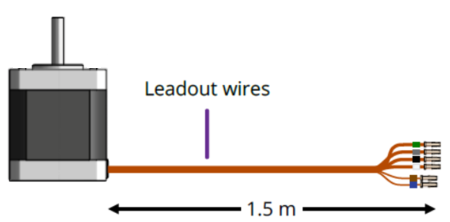

接线定义

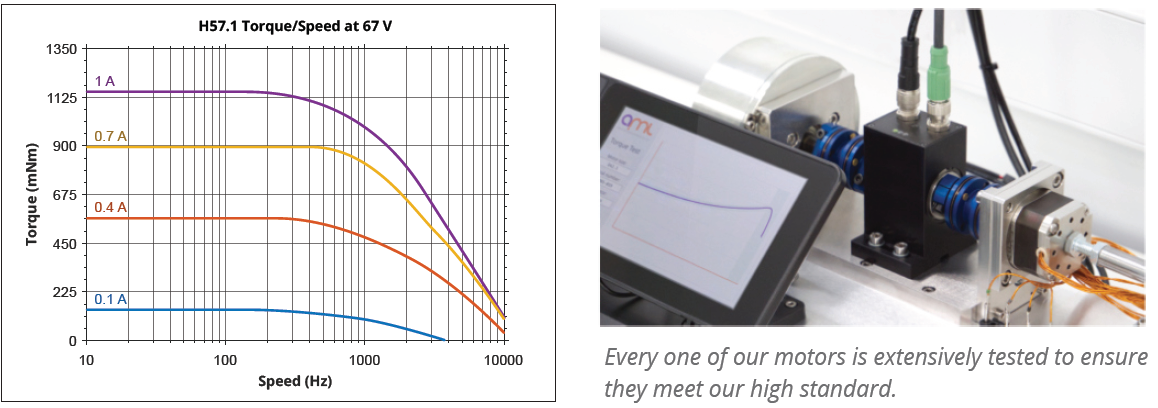

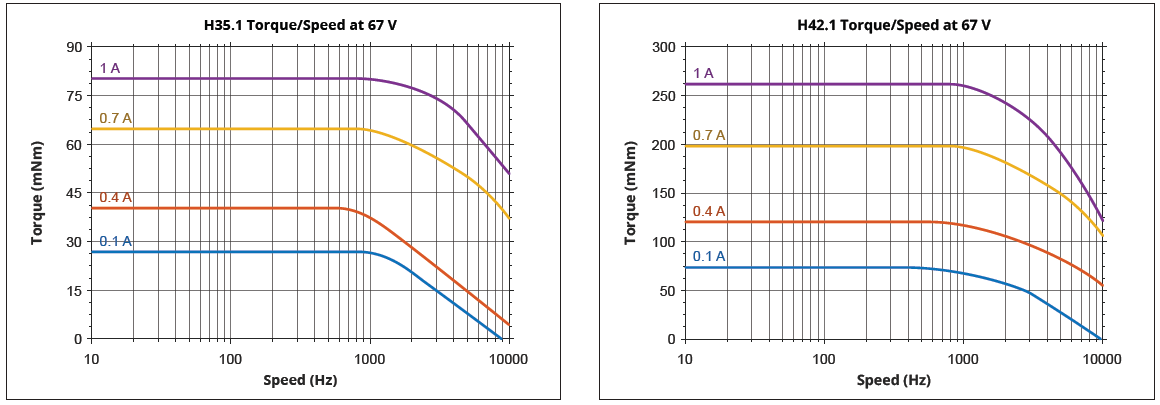

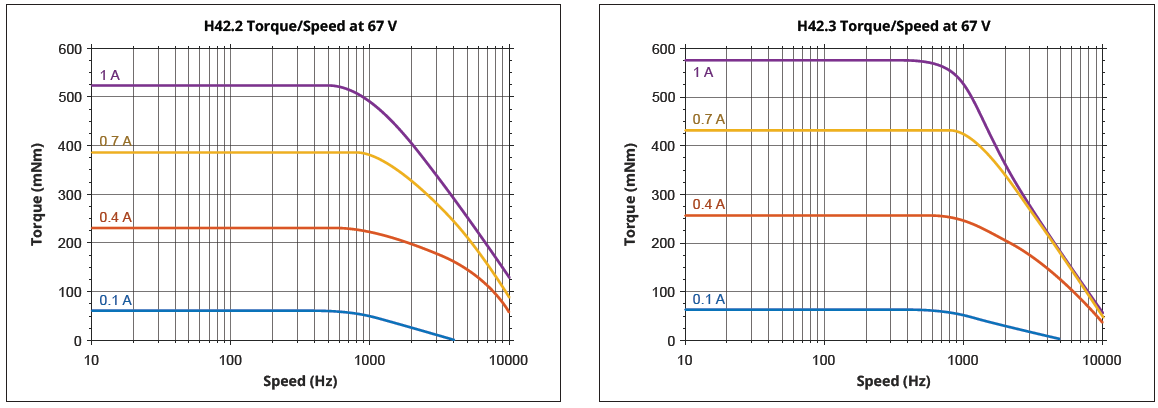

矩频曲线图：

电机的尺寸图点击下方的PDF文件查看：

HE系列耐辐照/耐辐照步进电机

订货编号
HE35.1	耐辐照总吸收剂量1x10⁶Gy
HE42.1	耐辐照总吸收剂量1x10⁶Gy
HE42.2	耐辐照总吸收剂量1x10⁶Gy
HE42.3	耐辐照总吸收剂量1x10⁶Gy
HE57.1	耐辐照总吸收剂量1x10⁶Gy
