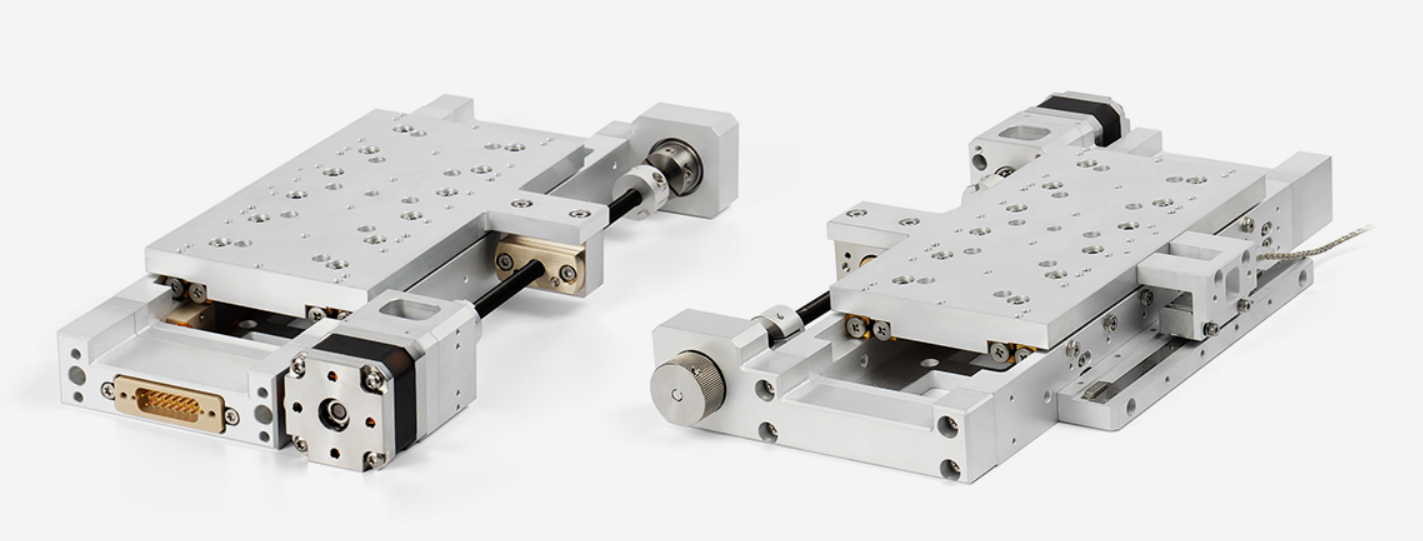

重磅新品！1e-8Pa 超高真空兼容位移台，微米级精准驱动。

在半导体制造、精密光学检测、航空航天科研等高端领域，位移台作为核心精密运动部件，其性能直接决定了设备的检测精度与生产良率。针对超高真空环境下的精密运动需求，一款集1e-8Pa 超高真空兼容性、微米级重复定位精度、紧凑无杂乱布线于一体的真空位移台重磅亮相，以全维度技术优势，重新定义超高真空精密运动解决方案。

核心配置：全真空适配组件，筑牢环境适配根基

这款位移台实现了与真空环境的深度兼容，核心部件均采用真空专用设计，彻底解决传统位移台在超高真空场景中 “水土不服” 的痛点：

搭载真空步进电机，电机运行稳定性与真空耐受性拉满，在 1e-8Pa 的超高真空环境中依旧能保持精准、平稳的动力输出，无真空污染、放气等风险；

内置真空限位开关，精准感知位移台运动行程，既避免超程运行对设备的损耗，又保障真空环境下的运行安全性；

配套真空 DB15 接头，彻底告别传统布线的杂乱问题。接头采用真空密封设计，实现信号传输与真空密封的双重需求，让真空腔体内布线更简洁、规范，大幅降低真空环境中因引线杂乱引发的污染、漏气等隐患。

性能标杆：微米级精准，解锁精密运动新高度

作为精密运动核心部件，位移台的定位精度是核心竞争力。这款真空位移台将重复定位精度控制在1 微米以内，搭配超高真空环境适配性，在 1e-8Pa 的严苛真空条件下，依旧能保持毫米级行程内的微米级精准定位，满足芯片封装、光学干涉测量、原子级表征等场景对位移精度的极致要求。

无论是微小位移的精准微调，还是连续行程的稳定驱动，其高精度特性都能确保每一次运动都无偏差，为高端科研与工业生产提供可靠的运动支撑。

设计巧思：紧凑结构 + 无杂乱布线，适配真空场景刚需

针对真空腔体空间有限、布线规范要求高的行业痛点，这款位移台在结构设计上做到极致优化：

整体结构紧凑，体积小巧却兼顾高负载与高机动性，适配各类小型真空腔体的安装需求，不占用额外空间；

创新采用真空 DB15 接头整合布线方案，彻底摒弃传统位移台凌乱引线的弊端。信号传输通过密封接头一站式完成，不仅简化了真空腔体内的布线流程，降低布线难度，还减少了引线对真空环境的干扰，从设计层面提升真空系统的可靠性与维护便捷性。

应用价值：赋能高端领域，突破技术瓶颈

在半导体领域，它可支撑芯片刻蚀、晶圆检测等工序的精密位移需求，助力芯片制造良率提升；

在航空航天科研中，适配卫星部件检测、空间光学仪器调试等超高真空场景，保障精密实验数据的准确性；

在精密光学与生命科学领域，为光学干涉测量、细胞显微操作等实验提供微米级精准运动基础，推动前沿科研成果落地。

这款真空位移台以 “超高真空兼容 + 微米级精准 + 紧凑无杂乱布线” 三大核心优势，精准击中高端精密运动场景的核心痛点。无论是半导体量产、前沿科学实验还是高端装备制造，都能凭借其卓越性能，成为突破技术瓶颈、提升产品竞争力的关键核心部件，为超高真空精密运动领域注入全新动力。
