SG35-超高真空减速电机

产品详情

20220428

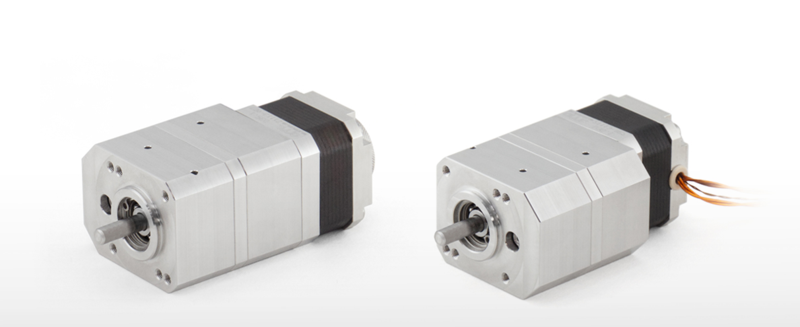

SG35 Spur Inline Gearhead 系列减速机直接耦合到 AML D35.1 超高真空步进电机,主要用于增加分辨率,增加扭矩和惯性匹配。 其特点是低惯性、高精度、零背隙,并且采用消隙直齿圆柱齿轮。

型号

保持扭矩

惯量

最大轴向力

最大径向力

重量

电流

相电阻

相电感


N·m

kgcm2

N

N

g

A

Ω

mH

SG35-005

0.35

0.2

100

160

580

1.0

4.7

3.8

指标

标准真空步进电机满足如下指标:

1,适用于真空度1x10-10 mBar

2,工作温度-65ºC ~ +190ºC

3,烘烤温度:200

4,减速比 5:1

5,效率>75%

6,低惯性、高精度、零背隙

7,消隙正齿轮

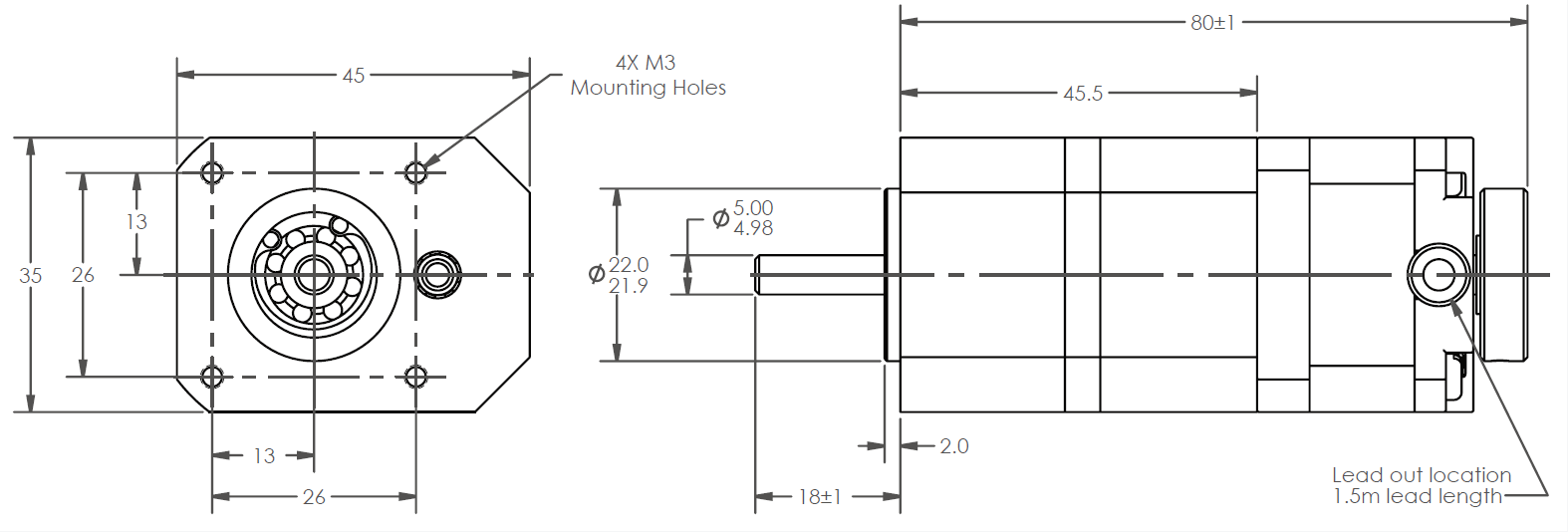

     尺寸图:

详细请下载以下PDF文档查看:

 AML-SG35系列超高真空直齿轮减速机

订货编号

SG35-005

UHV Inline Spur Gearhead for D35.1 Stepper Motor (Ratio 5:1)
