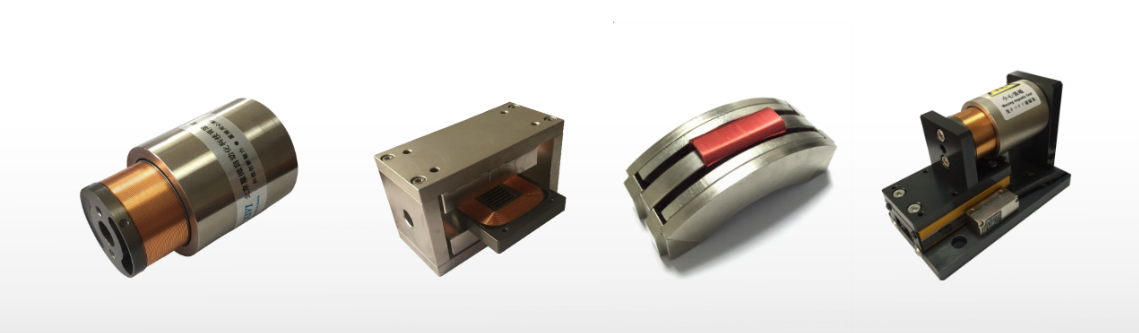

概述:音圈电机是一种反应频率最快的直驱式电机,分圆柱音圈电机,摆角音圈电机,矩型音圈电机,它的原理是带电线圈在磁场中产生的力的作用,所以音圈电机具有零磁滞、零磁槽效应,高响应,高精度,高加速,高速度,力特性好,控制方便,体积小和分辨率无限小等优点,在国外,音圈电机被认为是一种近乎完美的伺服驱动装置。根据驱动、反馈、控制器和控制算法等配置高低,音圈电机一般可以达到500-1000Hz的运动频率,甚至更高.
XVLC系列-部分圆柱音圈电机参数表(可定制)-可以在真空环境中工作(真空度: 1e-5Pa);
型号 | 外形 | 峰值推力N | 连续推力N | 行程mm | 最大功率(W) | 定子重量(g) | 动子重量g |
XVLC003-002-00A | C | 3.0 | 1.0 | 2.5 | 11 | 11 | 4 |
XVLC0035-05-00A | C | 3.5 | 1.16 | 5.0 | 9 | 14 | 7 |
XVLC045-005-00A | C | 4.5 | 2.4 | 5.0 | 14 | 30 | 9 |
XVLC06-04-00A | C | 6 | 2.1 | 4 | 36.3 | 20 | 8 |
XVLC06-05-00A | C | 6 | 3.3 | 5 | 18 | 40 | 9 |
XVLC12-006-00A | C | 12 | 3.65 | 6 | 65 | 26 | 11 |
XVLC13-07-00A | C | 13 | 4.7 | 7 | 56.3 | 17 | 60 |
XVLC15-06-00A | C | 15 | 7.2 | 6 | 37 | 105 | 15 |
XVLC22-10-00A | C | 22 | 6.7 | 10 | 93.7 | 163 | 20 |
XVLC22-45-00A | C | 22 | 11.4 | 45 | 79 | 790 | 53 |
XVLC25-25-00A | C | 25 | 7.8 | 25 | 160 | 185 | 52 |
XVLC30-15-00A | C | 27.4 | 5.5 | 15 | 170 | 98 | 27 |
XVLC33-10-00A | C | 33 | 8.3 | 10 | 132 | 138 | 24 |
XVLC45-025-00A | C | 44 | 12 | 25.4 | 112.8 | 302 | 70 |
XVLC45-015-00A | C | 45 | 15.6 | 15 | 167 | 220 | 58 |
XVLC70-15-00A | C | 70 | 28.1 | 15 | 113 | 390 | 80 |
XVLC120-10-00A | C | 120 | 42.2 | 10 | 106 | 760 | 133 |
XVLC160-18-00A | C | 160 | 51.5 | 18.5 | 142 | 1080 | 260 |
XVLC180-005-00A | C | 180 | 90.5 | 5 | 142 | 1075 | 180 |
XVLC266-025-00A | C | 266 | 112 | 25 | 285 | 1260 | 740 |
XVLC445-025-00A | C | 445 | 167 | 25 | 372 | 2320 | 740 |
XVLC750-040-00A | C | 750 | 250 | 40 | 555 | 7320 | 1470 |
XVLC1300-30-00A | C | 1351 | 376.8 | 30 | 1461 | 7775 | 1050 |
XVLC1900-25-00A | C | 1890 | 600 | 25 | 1460 | 9500 | 1400 |

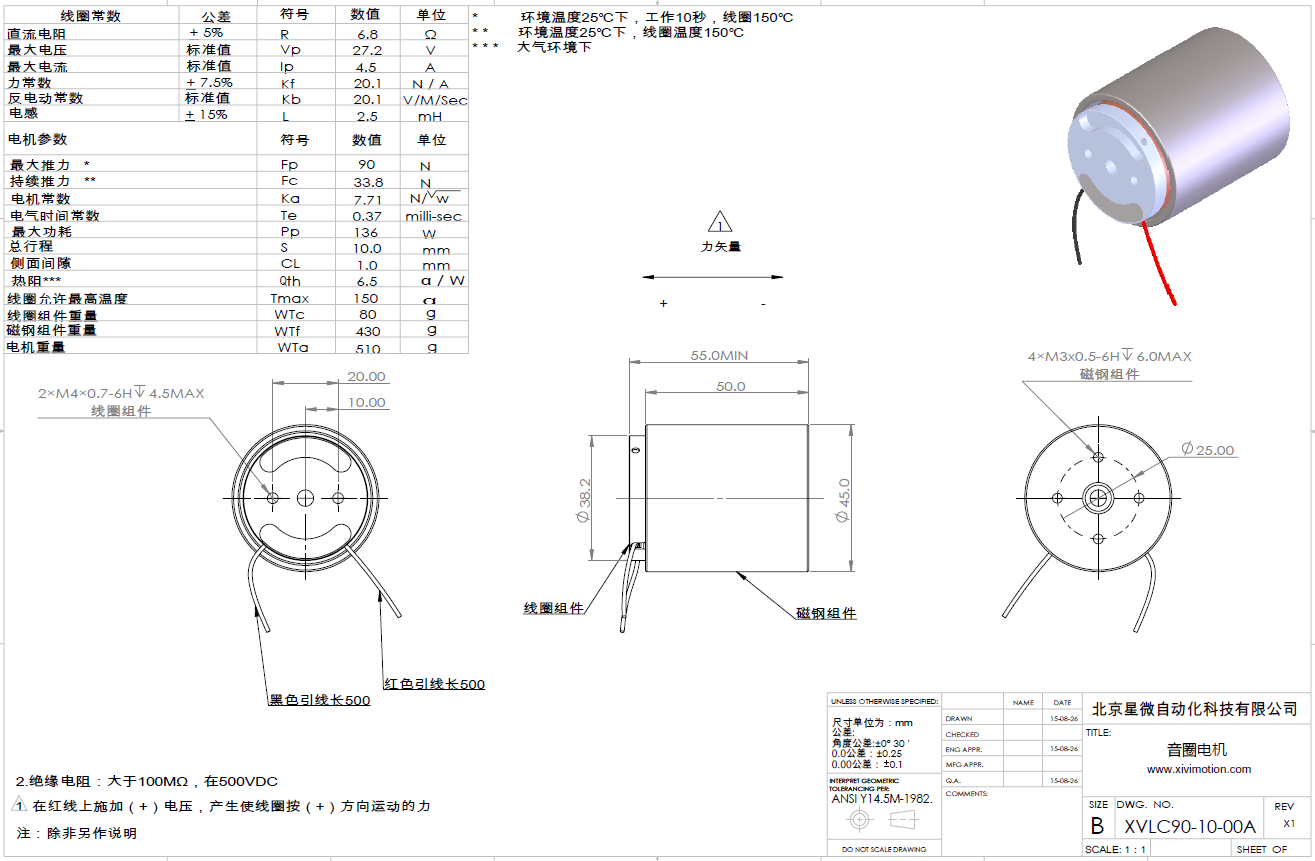

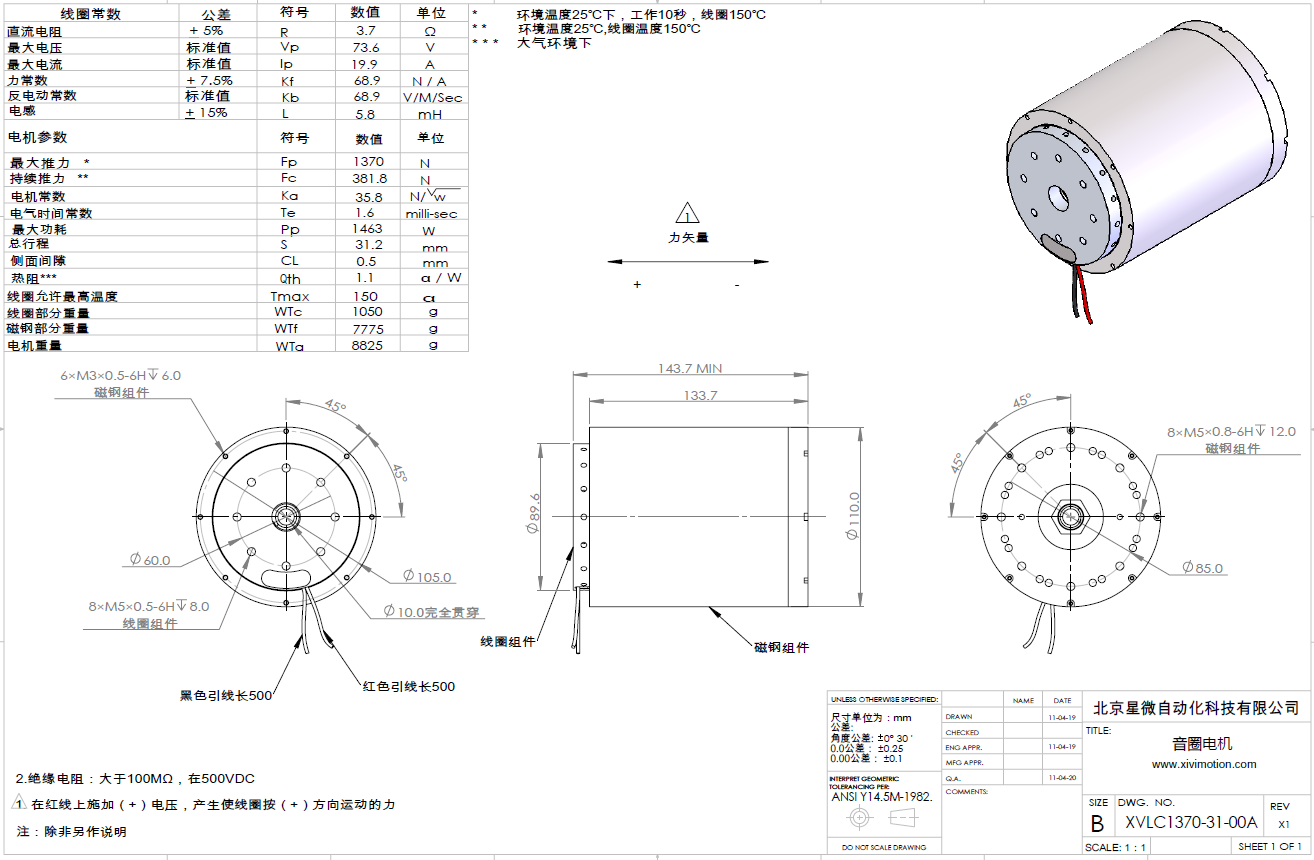

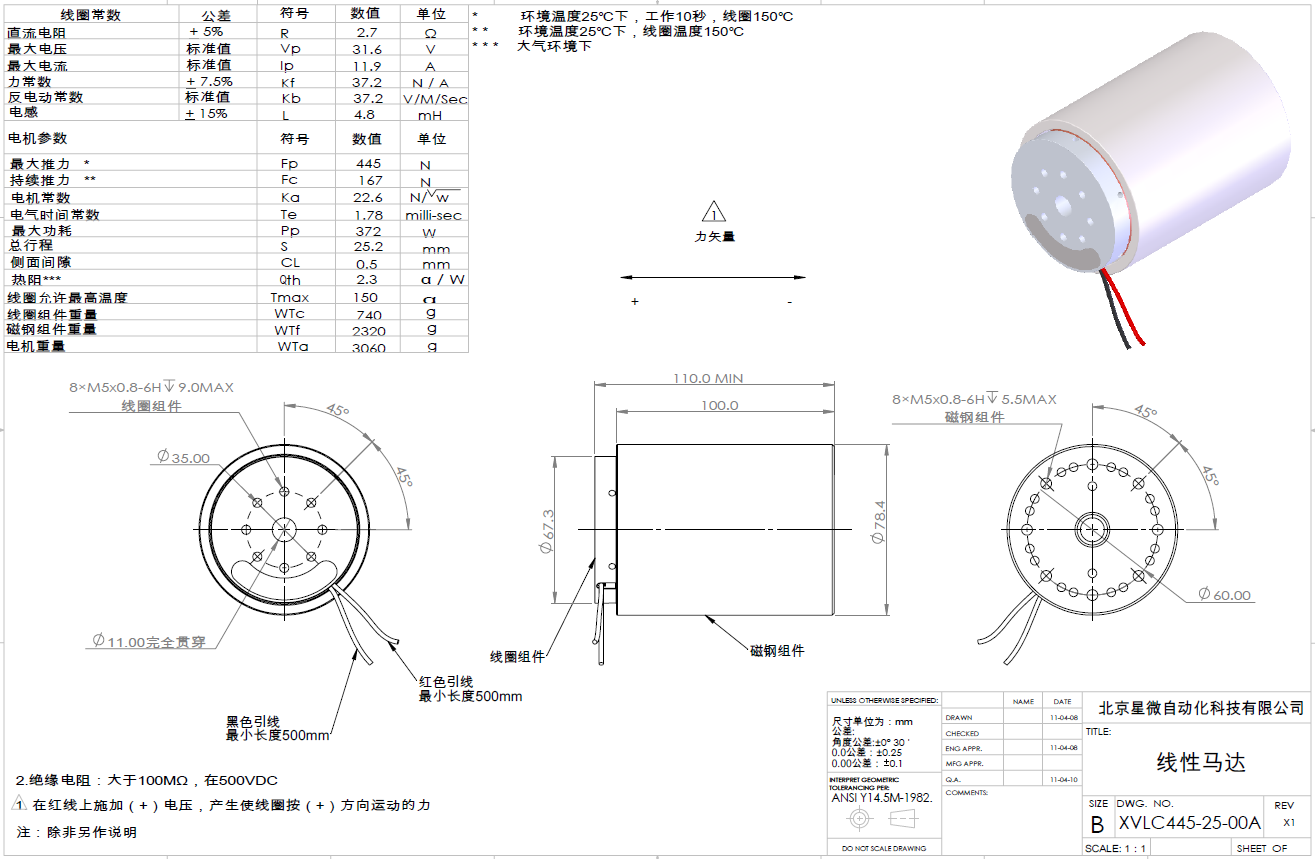

个别圆柱音圈电机图纸如下:




详细请联系北京星微自动化科技有限公司销售人员。
XVRA系列-摆角音圈电机(可定制)
XVRA | 电压 | 电流 | 力灵敏度 | 反电动式常数 | 峰值力 | 连续力 | 电机常数 | 总行程 | 线圈重量 | 定子重量 |
型号 | V | A | N/A | v/m/ | N.m | N.m | N/W | ° | g | g |
XVRA01-026-N | 6.4 | 1.78 | 0.045 | 0.045 | 0.08 | 0.05 | 0.02 | 26 | 12 | 104 |
XVRA02-090-N | 11.1 | 1.5 | 0.11 | 0.11 | 0.17 | 0.1 | 0.04 | 90 | 18 | 432 |
XVRA04-040-N | 3.26 | 3.5 | 0.12 | 0.12 | 0.42 | 0.38 | 0.13 | 40 | 38 | 490 |
XVRA07-020-N | 6.7 | 3.2 | 0.24 | 0.24 | 0.77 | 0.63 | 0.17 | 20 | 66 | 445 |
XVRA08-030-N | 6.3 | 4.2 | 0.2 | 0.2 | 0.84 | 0.6 | 0.17 | 30 | 54.2 | 442. |
XVRA12-020-N | 10.2 | 2.2 | 0.54 | 0.54 | 1.2 | 1.05 | 0.25 | 20 | 65 | 569 |
XVRA42-040-N | 3.5 | 3.5 | 0.12 | 0.12 | 0.42 | 0.35 | 0.1 | 40 | 45 | 835 |
XVRA70-014-N | 52.4 | 6.9 | 1.01 | 1.01 | 7 | 2.1 |
| 14 | 220 |
|
XVRA2100-030-N | 35.4 | 27.2 | 0.8 | 0.8 | 21 | 8 |
| 30 | 106 | 2386 |
XVRA4500-030-N | 71.5 | 10.5 | 4.3 | 4.3 | 45 | 19 | 1.65 | 30 | 1300 | 12105 |

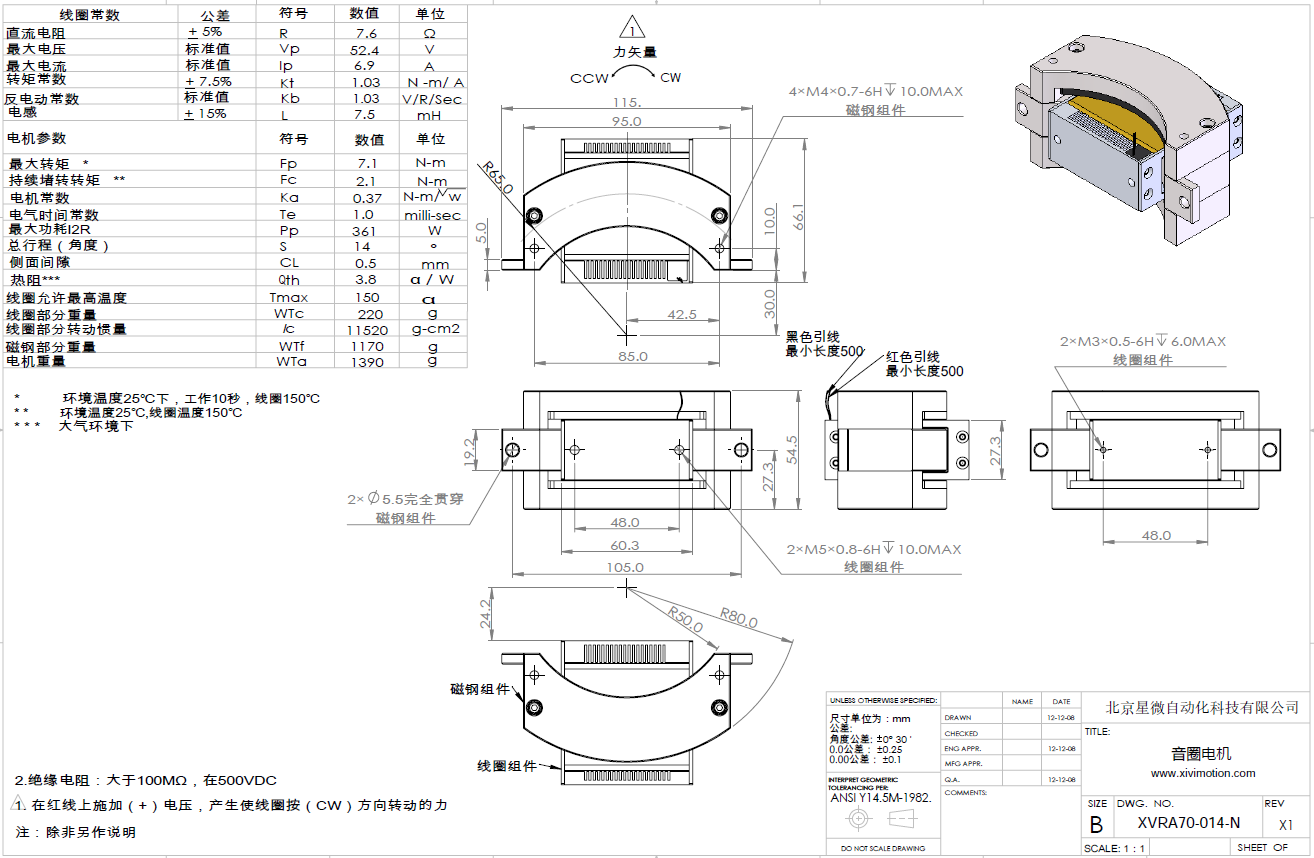

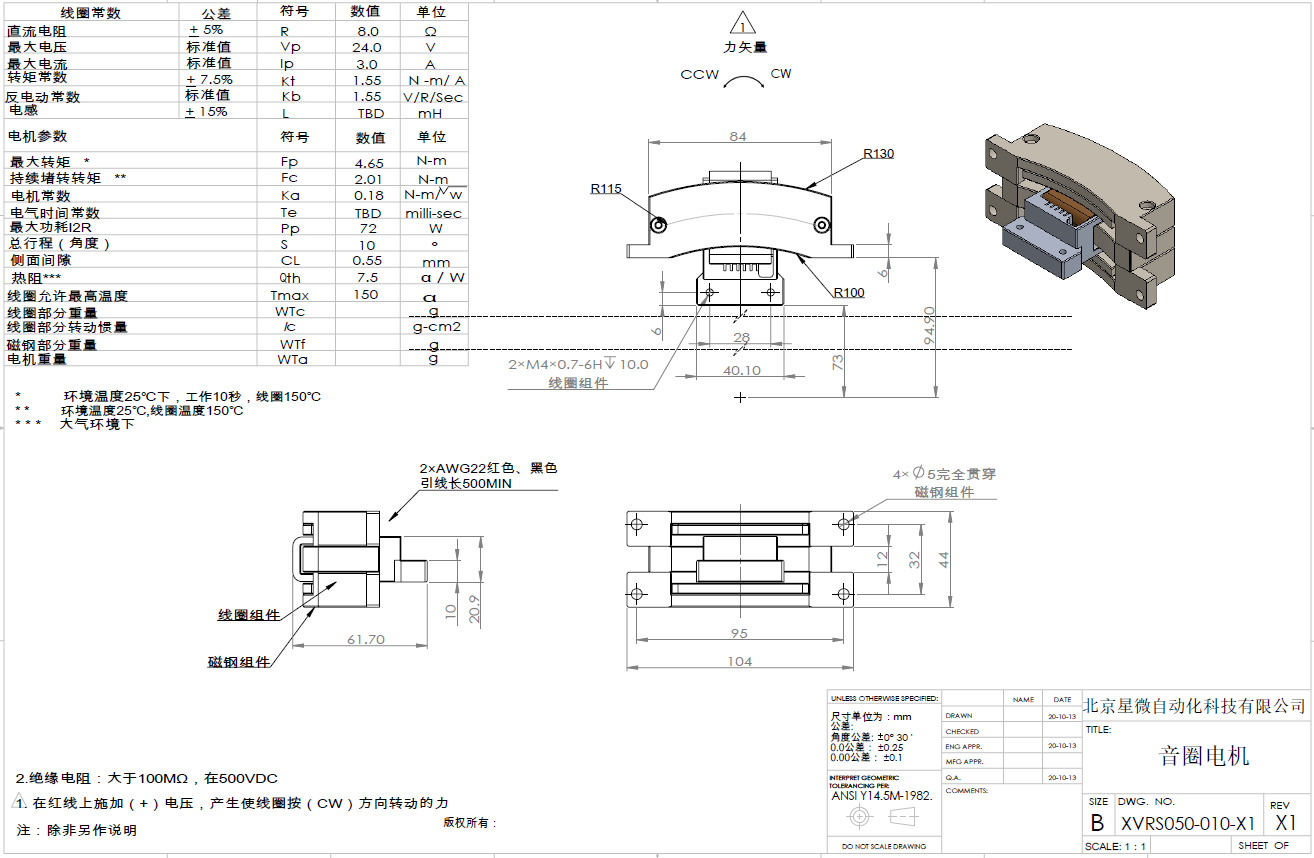

个别摆角音圈电机图纸如下:


XVLR系列-矩型音圈电机(可定制)
XVLR | 电压 | 电流 | 力灵敏度 | 反电动式 | 峰值力 | 连续力 | 电机常数 | 总行程 | 线圈重量 | 定子重量 |
型号 | V | A | N/A | V/M/ | N | N | N√W | MM | G | G |
XVLR02-050-00N | 11.3 | 1.6 | 1.3 | 1.3 | 2 | 1.3 | 0.5 | 50 | 16 | 206 |
XVLR06-010-00N | 13 | 1.3 | 4.61 | 4.61 | 6 | 3 |
| 10 | 18.2 | 25*34 |
XVLR20-008-00N | 13 | 5 | 4 | 4 | 20 | 5.5 | 2.5 | 8 | 24 | 149 |
XVLR20-015-00N | 24 | 4 | 5 | 5 | 20 | 6 | 2 | 15 | 55 | 205 |
XVLR30-015-00N | 26.9 | 3.7 | 8.5 | 8.5 | 31.3 | 12.2 | 3.1 | 15 | 47 | 377 |
XVLR30-020-00B | 20.4 | 3.1 | 9.7 | 9.7 | 30 | 14.1 | 3.7 | 20 | 90 | 1060 |
XVLR150-060-00N | 23.1 | 7.4 | 20.1 | 20.1 | 150 | 68.3 | 11.3 | 60 | 950 | 7350 |
XVLR150-060-09N | 35.8 | 7.5 | 20.1 | 20.1 | 150 | 69.1 | 9.2 | 60 | 1300 | 7700 |
XVLR250-060-00N | 25.4 | 7 | 35.5 | 35.5 | 250 | 132 | 18.7 | 60 | 1000 | 10600 |
XVLR350-060-00N | 31.8 | 7.4 | 47.5 | 47.5 | 350 | 181 | 22.9 | 60 | 1100 | 14000 |
XVLR350-060-01N | 48.6 | 7.4 | 47.5 | 47.5 | 350 | 168 | 18.5 | 60 | 1600 | 14500 |
XVLR370-010-00N | 81.9 | 7.9 | 46.5 | 46.5 | 370 | 95.4 | 14.5 | 10 | 1100 | 3300 |
XVLR500-010-00N | 38.2 | 11.2 | 44.7 | 44.7 | 500 | 186 | TBD | 10 | 1000 | TBD |
XVLR500-060-00N | 43.9 | 8.8 | 57 | 57 | 500 | 212 | 25.5 | 60 | 1300 | 17400 |
XVLR870-010-00N | 62 | 13 | 70 | 70 | 870 | 220 | TBD | 10 | 3200 | TBD |

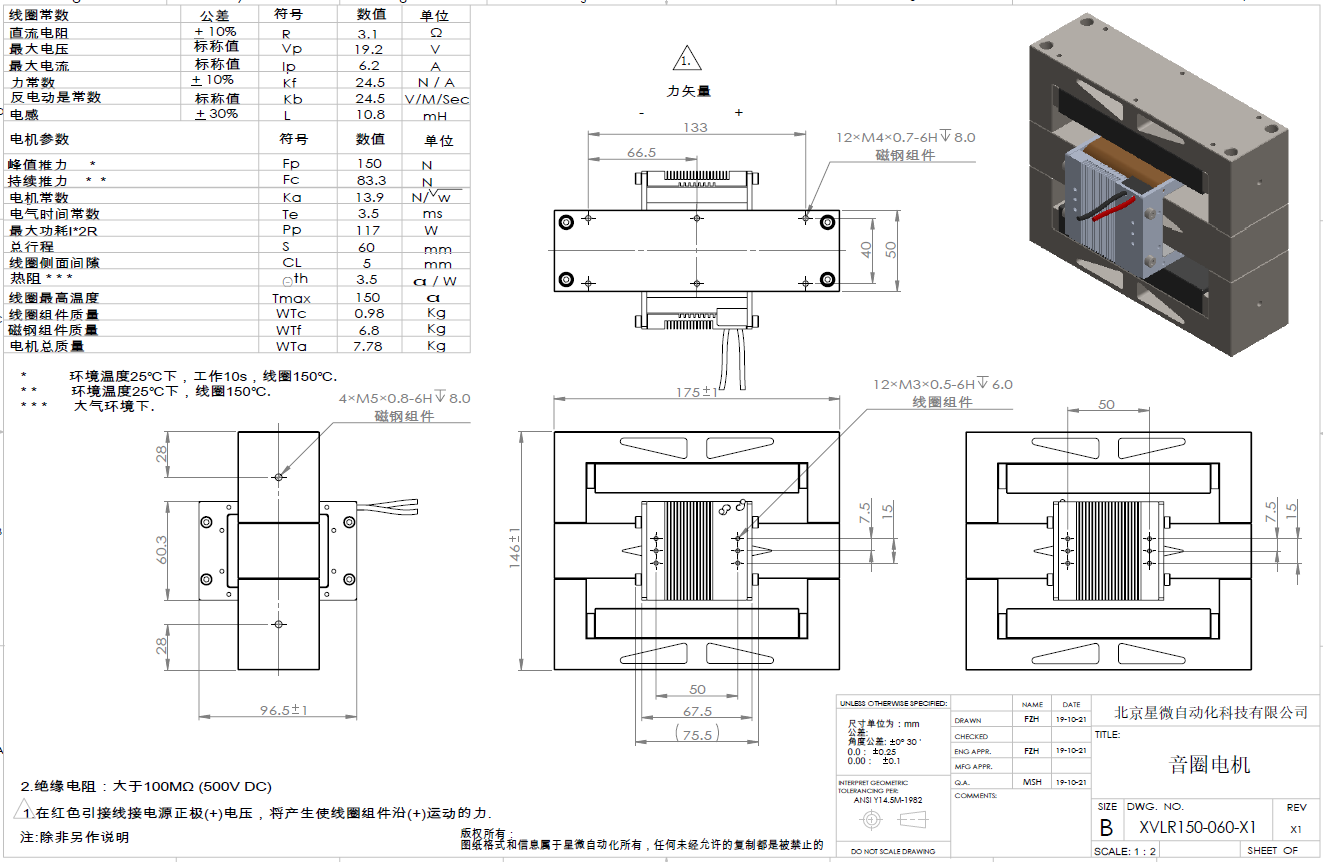

个别矩型音圈电机图纸如下:

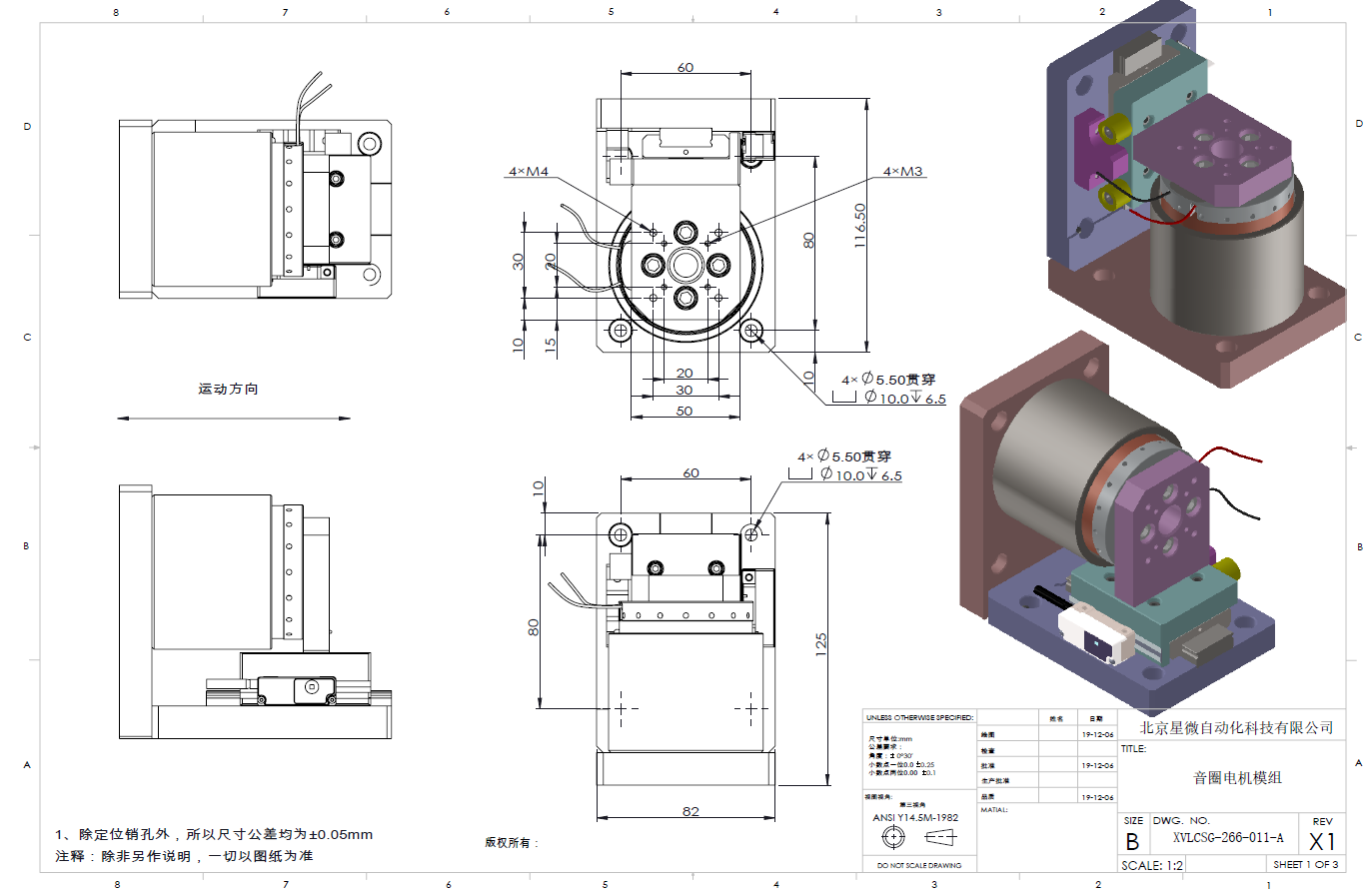

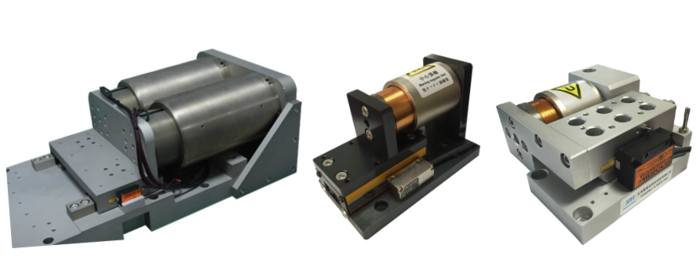

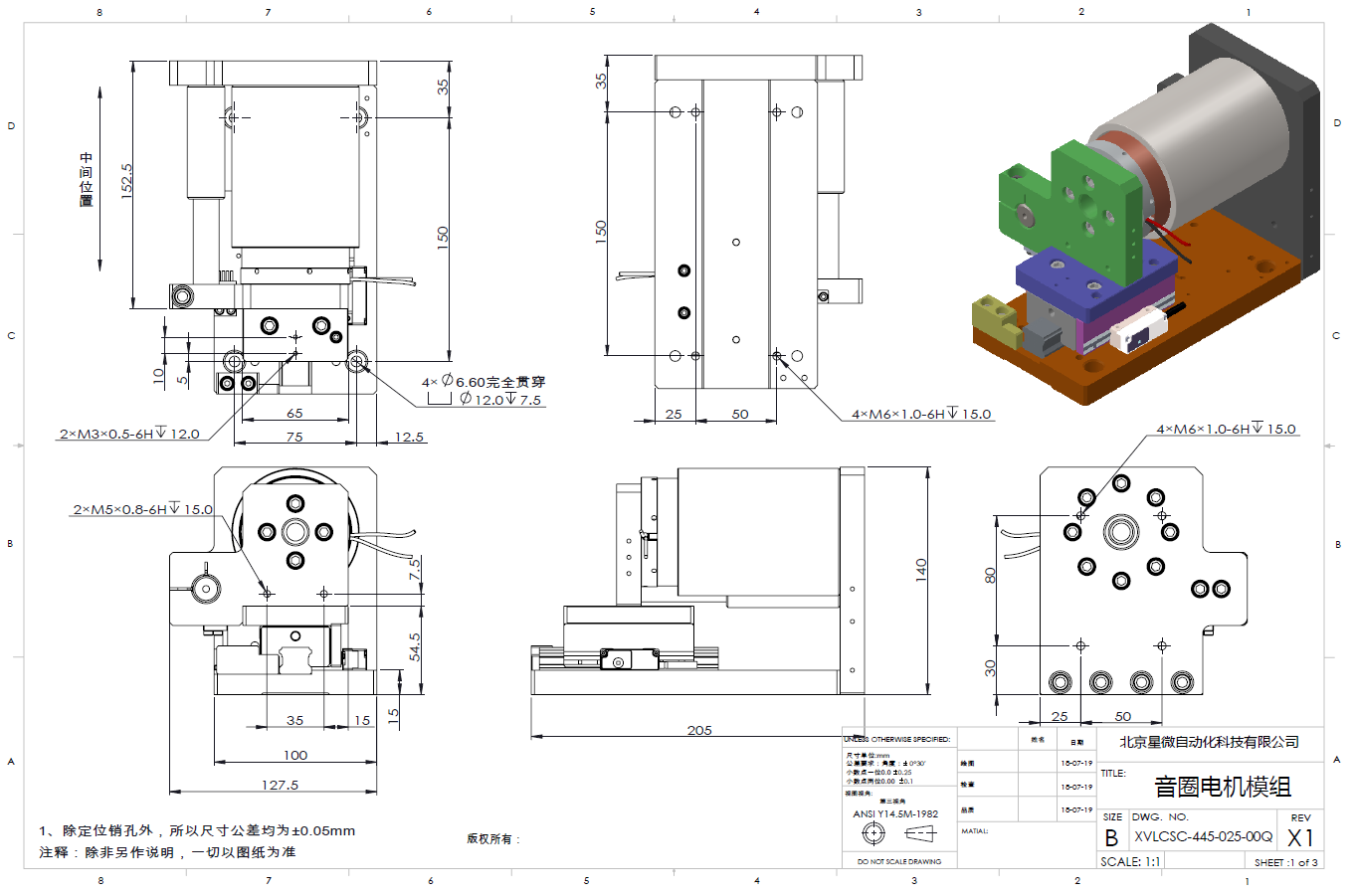

音圈电机运动平台结构形式如下:

音圈电机是一种反应频率最快的直驱式电机,分圆柱音圈电机,摆角音圈电机,矩型音圈电机,它的原理是带电线圈在磁场中产生的力的作用,所以音圈电机具有零磁滞、零磁槽效应,高响应,高精度,高加速,高速度,力特性好,控制方便,体积小和分辨率无限小等优点,在国外,音圈电机被认为是一种近乎完美的伺服驱动装置。根据驱动、反馈、控制器和控制算法等配置高低,音圈电机一般可以达到500-1000Hz的运动频率,甚至更高;音圈电机有圆柱形的,矩形的,摆角的这是常见的,但是在你需要特殊的结构环境下,这几种音圈电机都不能满足你的要求的时候怎么办?我们可以根据特殊的结构,把磁钢做为你外壳一部分,或者把线圈放在另外的位置,或者把线圈改成另外的形式,把磁钢改成特殊结构的形状,都是可以实现的。


参数表如下:
峰 值 力:80-3500N
行 程:5-90mm
重复精度:0.1-0.5um
频 率:20-700Hz
以上产品是标准品,还可以根据客户的要求定制
