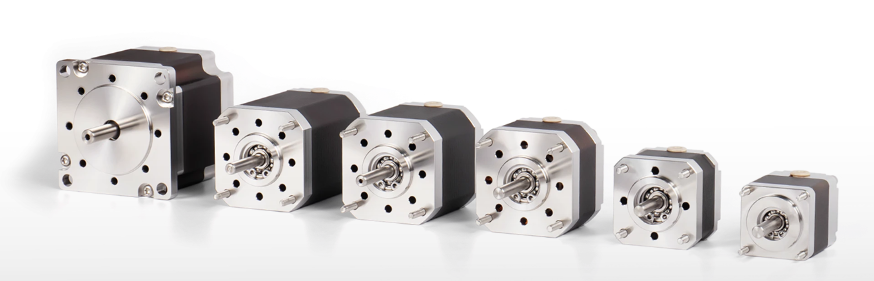

AML-超高真空步进电机
产品详情


英国AML(成立于1981年)超高真空宇航级步进电机的清洁、组装、测试、真空密封包装都是在洁净室内完成;由于专利设计,特种材料的选择,结构的改进,从而大大的减少了温升和逸气。其中电机表面的亚光黑色是蚀刻并镀类金刚石薄膜(DLC工艺和PECVD来层压的硅钢)以增加发射率并减少脱气,其整体性能要优越纯不锈钢表面。

适用于真空度:1×10⁻⁸Pa,工作环境温度:-196℃~+200℃,耐辐照总吸收剂量:1×10Gy.(三项可选)

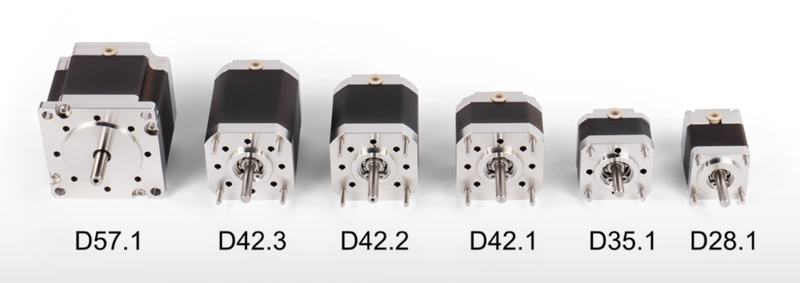

型号

保持扭矩

惯量

最大轴向力

最大径向力

重量

电流

相电阻

相电感


Nm

gcm2

kgf

kgf

g

A

Ω

mH

D35.1

0.07

10

9

15

190

1.0

4.7

3.8

D42.1

0.18

35

9

15

350

1.0

5.3

6.6

D42.2

0.36

68

9

15

470

1.0

6.8

10.5

D42.3

0.45

102

9

15

610

1.0

8.5

19.5

D57.1

0.80

300

13

40

700

1.0

10.5

27.0

D57.21.60
460
20
801000
1.012.530.0

指标

标准真空步进电机(D**-UHV-1)满足如下指标:

①适用于真空度:1x10-10mbar=1x10-8Pa    ;

②工作环境温度:-65ºC ~ +175ºC;

③烘烤温度:200;

④自带“K”型热电偶;

延伸选项(可多选)

R-XV18-** :丨真空耐辐射环境:1x106Gy(总吸收剂量);

C-XV18-** :丨真空超低温环境:-196ºC ~ +200ºC

P-XV18-** 电机内部嵌入PT100温度传感器;

X-XV18-** 电机输出轴定制(需要客户提供草图);

H-XV18-** 带有氮化硅陶瓷球的定制混合陶瓷轴承,固体润滑(二硫化钨)

PG**-**- V 配套真空高低温行星减速机(仅42系列和57系列可配套);

推荐单轴驱动器/多轴控制器:

1,型号:VD2(单轴基本型脉冲方向驱动器,客户需要有自己的上位机/控制卡/脉冲发生器

2,型号:SMD3(AML-单轴控制型驱动器,可进行编程,同时具备VD2功能,可顺序控制16轴)

3,型号:RS‍C‍(XIVI-单轴控制型驱动器,可进行编程,同时具备VD2功能,可顺序控制16轴)

4,型号:GUC-LAN / SMD210(2~16轴控制器,可进行复杂的联动控制编程)

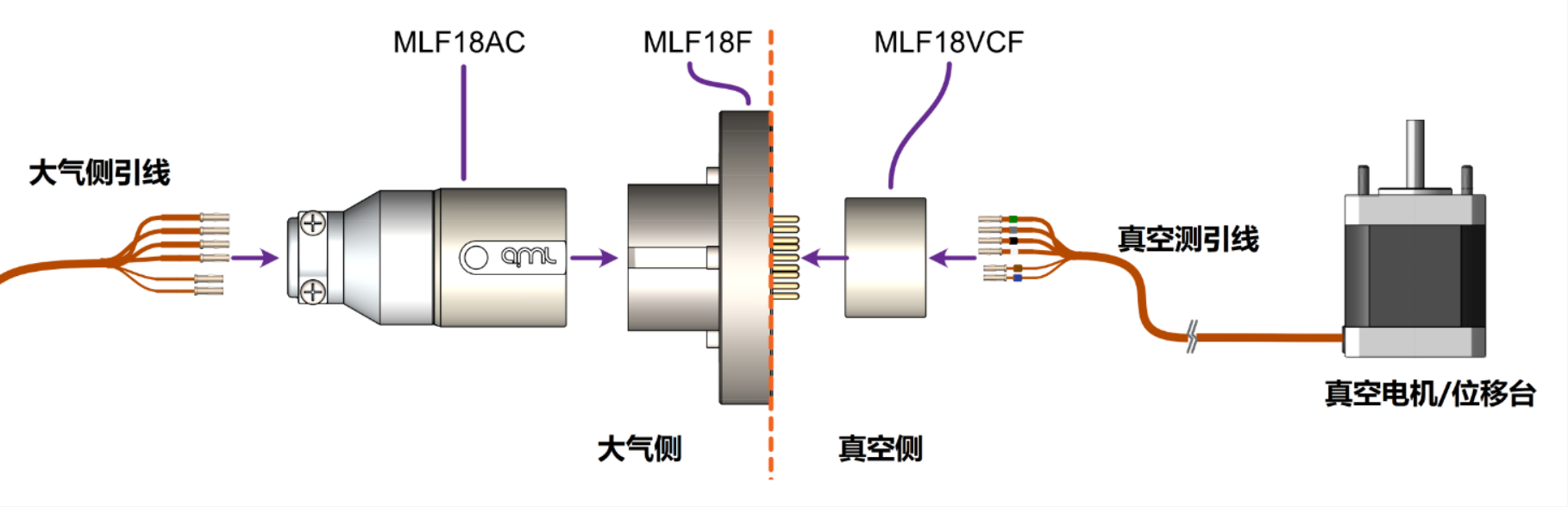

接线定义


您所看到的电机引出线它不是普通的漆包线,而是英国AML真空高低温耐辐照线缆(特殊聚酰亚胺材料设计而成)适用于真空度:1×10⁻⁸Pa,工作环境温度:-196℃~+200℃,可耐辐照的总吸收剂量:1×10⁶Gy,对于真空/高低温/耐辐照环境中的步进电机接线是最佳选择。

详细尺寸图及矩频曲线图请下载以下PDF文档查看:

 AML-真空高低温耐辐照步进电机‍技术手册

 AML-真空步进电机的储存及使用要求

 AML-真空高低温耐辐照步进电机‍使用手册

 A‍ML-真空步进电机磁场数据‍参数表

 AML-真空步进电机轴向径向负载数据‍表格

订货编号
D35.1-UHV-1标准型号,满足标准参数
D42.1-UHV-1标准型号,满足标准参数
D42.2-UHV-1标准型号,满足标准参数
D42.3-UHV-1标准型号,满足标准参数
D57.1-UHV-1标准型号,满足标准参数
D57.2-UHV-1标准型号,满足标准参数
D42.1-UHV-1-C-XV18-**增加选项:同时满足标准产品的指标也能满足真空超低温环境,**表示特殊定制
D57.2-UHV-1-R-XV18-**增加选项:同时满足标准产品的指标也能满足核辐射环境,**表示特殊定制
