AML-三维真空移动平台
产品详情

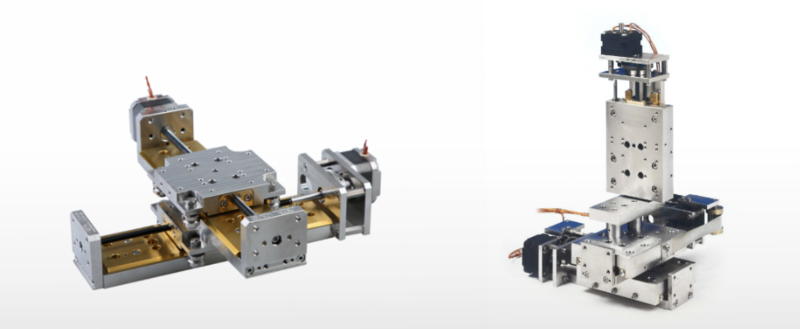

AML的三维真空平台由标准LTVLTX真空平台搭建而成(搭建时已保证直线度,平面度等)

英国AML超高真空/高低温/耐辐射位移台-LTV系列,使用超高真空“V”型精密研磨导轨,通过金刚石校正的导螺杆、精密研磨的螺母、消间隙螺母、超高真空步进电机、超高真空兼容的材料以及特殊传动装置-间隙可忽略不计从而达到平滑运动,可以直接搭建XYZ;LTX系列具有很高的刚性和精度,使用特殊专利性处理的交叉滚子导轨,非常适合于偏载的应用,并且通过金刚石校正的导螺杆、精密研磨的消间隙螺母、超高真空电机、超高真空兼容的材料以及特殊传动装置-间隙可忽略不计从而达到平滑精密运动。可定制;

适用真空度:1×10⁻⁸Pa,工作环境温度:-65/-196℃~+200℃,耐辐照总吸收剂量:1×10⁶Gy.(三项可选)

规格

单位

LTVL   /   LTXL

LTVH   /   LTXH

行程

mm

25/50/ 55/85/100 / 150 /200 /250/300/350/400

整步分别率

μm

5

1

最大速度

mm/s

15

4

推荐真空环境中速度

mm/s

2

0.8

重复定位精度

μm

1

0.2

水平负载能力

kg

20(LTV系列)   /   50(LTX系列)

轴向力 @ 500Hz Iφ = 1A

kg

3

10

间隙(使用消间隙螺母等)

μm

忽略不计

转动, 俯仰 & 偏载 (无负载

μrad

<25

Roll Compliance

μrad/Nm

33(LTV系列)   /   5(LTX系列)

Pitch & Yaw Compliance

μrad/Nm

33(LTV系列)   /   2(LTX系列)

直线度

μm

<1.3μm / 100mm

工作环境温度

-65℃/-196ºC ~ +200ºC

适用于真空度

mBar

1x10-10mbar

耐辐射总剂量Gy1 x 106Gy
烘烤温度°C200℃
润滑方式
可选超高真空润滑脂/固体润滑(DLC工艺)

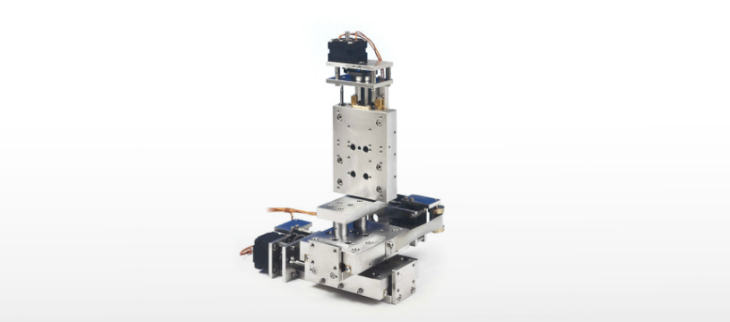

示例:

注意:标准真空位移平台安装的时候,如果从上往下安装请用M3的螺钉,如下从下往上安装请用M4的螺钉。

PDF详细参数下载:

 ‍‍AML-LTV系列真空运动平台‍

 ‍‍AML-LT‍V系列使用手册

 ‍‍‍AML-LTX系列真空运动平台

 ‍‍‍AML-LTX系列‍使用手册

 ‍‍AML-真空高低温运动平台技术文档
