AML真空转台-RSX系列
产品详情

可以根据要求定制超高真空高低温耐辐照旋转台

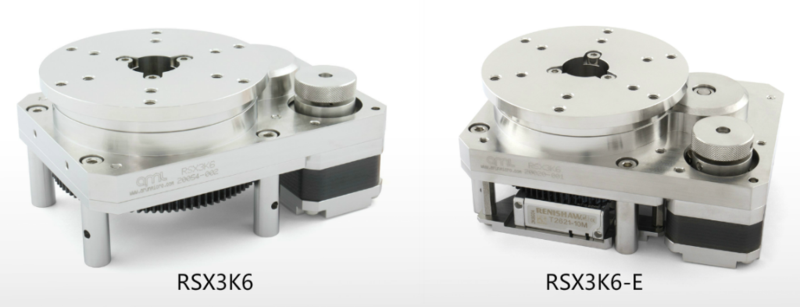

RSX3K6 / RSX3K6-E采用符合超高真空标准的材料和ISO7洁净室中的特殊工艺制造,并采用精密环形交叉滚子轴承和英国雷尼绍超高真空圆光栅,从而提供高旋转精度,能够承受各个方向的负载。 它具有18mm通光孔径,防侧隙正齿轮传动装置,可选配雷尼绍的超高真空旋转编码器。
型号
RSX3K6 / RSX3K6-E
旋转范围   360°
分别率 整步/半步(分别率≠精度)

0.1°/0.05°

 分别率 微步(1/20)0.005°
步/转(整步的时候)3600
带载最大速度
100rpm
最大扭矩1Nm
背隙(空载)优于分别率
承载-适用各个方向:水平,竖直,倾斜100kg
摆动(Wobble)±4.0urad
偏心度(Eccentricity)10.0μm
Wobble Compliance10urad/Nm
适用真空度1e-10mbar
耐辐照总吸收剂量1E+6Gy
环境温度
-65℃/-196℃~+200℃
台面中孔直径18mm
使用电机D35.1-UHV-1
重量

1.7kg



详细尺寸图及详细参数请下载以下PDF文档:

20190912 AML-真空旋转台RSX系列

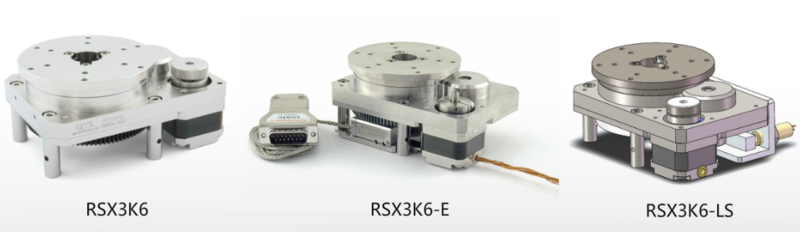

订货编号
RSX3K6标准超高真空转台,可耐辐照
RSX3K6-E含超高真空圆光栅

推荐单轴驱动器/多轴控制器:

1,型号:VD2(单轴基本型脉冲方向驱动器,客户需要有自己的上位机/控制卡/脉冲发生器)

2,型号:SMD3(AML-单轴控制型驱动器,可进行编程,同时具备VD2功能,可顺序控制16轴)

3,型号:RS‍C‍(XIVI-单轴控制型驱动器,可进行编程,同时具备VD2功能,可顺序控制16轴)

4,型号:GUC-LAN / SMD210(2~16轴控制器,可进行复杂的联动控制编程)

详细请联系北京星微自动化科技有限公司(英国AML的真空旋转台可以根据客户要求设计)
